Что такое паяльная маска?
Паяльная маска представляет собой защитное покрытие, наносимое на поверхность печатных плат (ПП). Ее основное предназначение — защита проводников платы от воздействия окружающей среды, влаги, механических повреждений и случайного короткого замыкания при пайке компонентов. Маска также улучшает эстетический вид изделия и облегчает процесс сборки электронных устройств.
Назначение паяльной маски
Защитная роль паяльной маски заключается в следующем:
Предохранение поверхности: защищает металлические дорожки и контактные площадки от окисления, коррозии и загрязнений.
Механическая прочность: повышает устойчивость печатной платы к механическим повреждениям, царапинам и ударам.
Электрическая изоляция: предотвращает короткое замыкание между соседними дорожками и компонентами, обеспечивая надежное функционирование устройства.
Упрощение монтажа: упрощает установку элементов путем изоляции участков, не предназначенных для пайки.
Виды паяльных масок
Существует несколько типов паяльных масок, различающихся составом материала, технологией нанесения и областью применения:
1. Жидкая фоточувствительная маска (LPI)
Наиболее распространённый вариант покрытия, применяемый практически повсеместно. Наносится методом трафаретной печати либо распылением. Отличается низкой стоимостью производства и хорошей адгезией к различным материалам. Подходит для большинства современных печатных плат бытового и промышленного оборудования.
Особенности LPI:
Высокая точность нанесения и четкость границ покрытий.
Возможность многократного повторного ремонта.
Простота технологического процесса.
Недостатком является относительно низкая механическая стойкость по сравнению с твердыми покрытиями.
2. Сухая пленка (Dry Film)
Используется преимущественно в высокопроизводительных отраслях электроники (авиация, космос, телекоммуникации). Материал наносится в виде сухой пленки, обеспечивающей высокую степень защиты и надежность. Основное преимущество — высокая однородность слоя и улучшенная химическая стойкость.
Преимущества Dry Film:
Повышенная влагостойкость и долговечность.
Хорошее сопротивление воздействию агрессивных сред.
Идеально подходит для многослойных плат и сложных конструкций.
Минус — дороговизна технологии и сложность изготовления больших партий изделий.

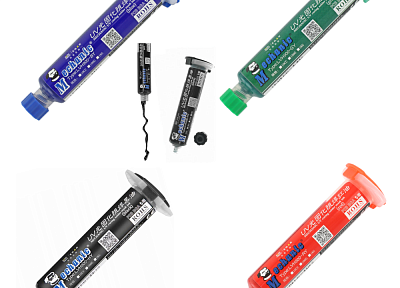

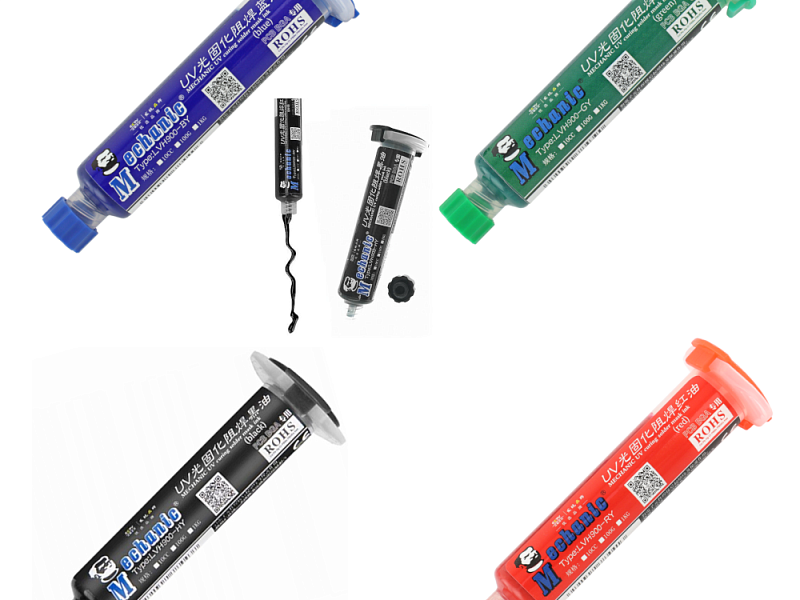

3. Светоотверждаемые жидкие составы (Solder Mask Ink)
Это быстросохнущие жидкости, полимеризующиеся под воздействием ультрафиолетового излучения. Обычно применяются в производстве небольших серий продукции или прототипировании. Быстро наносятся, легко ремонтируются, обладают хорошим уровнем устойчивости к нагреву и растворителям.
Достоинства светоотверждаемых составов:
Быстрая сушка и минимизация производственного цикла.
Доступность материалов и оборудования.
Легкость изменения цвета и конфигурации покрытия.
Однако имеют ограничения по толщине нанесенного слоя и подвержены риску растрескивания при сильных температурных нагрузках.
4. Эпоксидные смолы (Epoxy Resin)
Представляют собой высококачественное покрытие, которое обеспечивает превосходную защиту от влажности, грязи и электростатики. Применяется в специфичных условиях эксплуатации (морская техника, тяжелое машиностроение).
Свойства эпоксидной маски:
Отличная гидроизоляция и антистатичность.
Долговечность и стабильность свойств.
Устойчивость к высоким температурам и вибрациям.
Но нанесение требует дорогостоящего оборудования и точного соблюдения технологических режимов обработки.

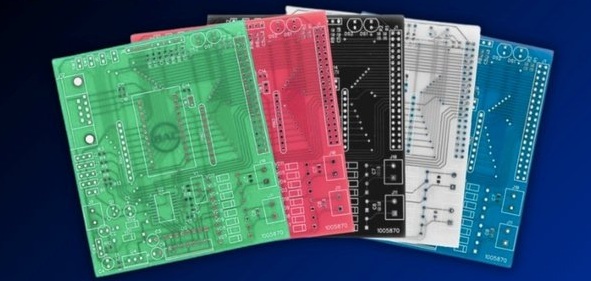

Цветовая гамма паяльных масок
Цвет паяльной маски играет важную роль в визуальном восприятии качества продукта и функциональности платы. Наиболее распространены следующие варианты окраски:
Зеленый (классический выбор, наиболее распространенный среди производителей);
Черный (обеспечивает максимальную контрастность для осмотра дефектов и соединений);
Красный (используется в качестве декоративного элемента и хорошо заметен в процессе контроля качества);
Белый (чаще применяется в медицинских устройствах и приборостроении благодаря своей чистоте и стерильности внешнего вида).
Выбор цвета зависит от конкретных требований заказчика и условий эксплуатации конечного изделия.
Способы нанесения паяльной маски
Технология нанесения паяльной маски включает три основных метода:
Метод шелкографии (screen printing) — наиболее экономичный способ, заключающийся в прессовании пасты через сетчатый шаблон непосредственно на плату. Используется массово в бытовой электронике и маломощных устройствах.
Распыление (spray coating) — технология, основанная на равномерном распределении состава аэрозольным способом. Этот метод позволяет создавать тонкие слои с минимальным количеством дефектов.
Нанесение сухих пленок (dry film application) — используется там, где необходимы максимальная надежность и высокое качество покрытия. Процесс автоматизирован и предусматривает обработку каждой отдельной стороны платы отдельно.
Заключение
Таким образом, паяльная маска является важным элементом конструкции современной электронной техники, влияющим на её эксплуатационные характеристики и срок службы. Выбор типа покрытия, способа нанесения и цветовой гаммы определяется спецификой конкретного проекта и условиями эксплуатации изделия. Грамотное использование паяльных масок помогает обеспечить надёжность и долговечность выпускаемых приборов.
